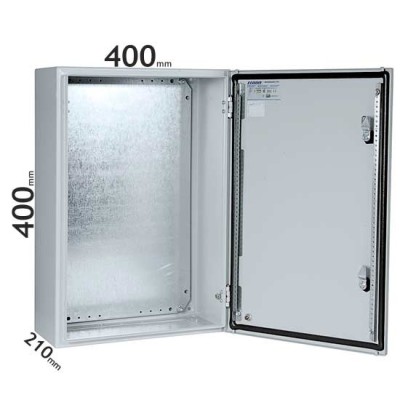

Armario eléctrico metálico mural eldon MAS0404021R5

Armario eléctrico metálico mural eldon MAS0404021R5

Características:

Incorpora placa de montaje.

Medidas:

Altura 400 mm

Anchura 400 mm

Profundidad 210 mm

Altura placa de montaje 370 mm

Anchura placa de montaje 350 mm

Máxima profundidad útil del armario electrico de acero 192

 N. de cierres 1 Tamaño de la tapa de cables 310x96

N. de aperturas de salidas de cables 1

Peso 9.75 Kg Tipo 0S.

Cuerpo: Acero dulce de 1,2 mm para armarios con 155 mm de grosor / 1,4 mm para armarios con 210 o 260 mm de grosor / 1,5 mm para armarios con 300 o 400 mm de grosor, o con una altura y anchura de 1000 mm o más. Tapa para cables: Acero dulce de 1,4 mm. Puerta: Acero dulce de 1,2 mm / 1,5 mm para armarios con una altura o anchura de 500 mm o más / 2 mm para armarios con una altura o anchura de 800 mm o más. Placa de montaje: Acero galvanizado de 2 mm.

Puerta: envolvente con apertura de 130°. Bisagras ocultas desmontables con pasadores cautivos. Las bisagras se pueden montar para permitir la apertura a izquierda o a derecha.

La placa de montaje está marcada verticalmente a intervalos de 10 mm para facilitar la posición horizontal del equipo.

En la parte superior e inferior están dispuestos unos taladros para facilitar la fi jación de los cables. Fijada sobre pernos M8 soldados a la parte trasera del armario.

A partir de armarios de 800 mm y superiores, todos los lados están reforzados con bordes plegados. Si se utiliza el accesorio AMG, la placa de montaje puede ser ajustada a cualquier profundidad.

Protección: Se corresponde con IP 66, NEMA 4, 12 y 13. Para instalación exterior se recomienda utilizar tejadillo ARF y cuando hay que tener en cuenta la resistencia a la corrosion.

Acabado:

Pintado al polvo: texturado, color gris RAL 7035.
